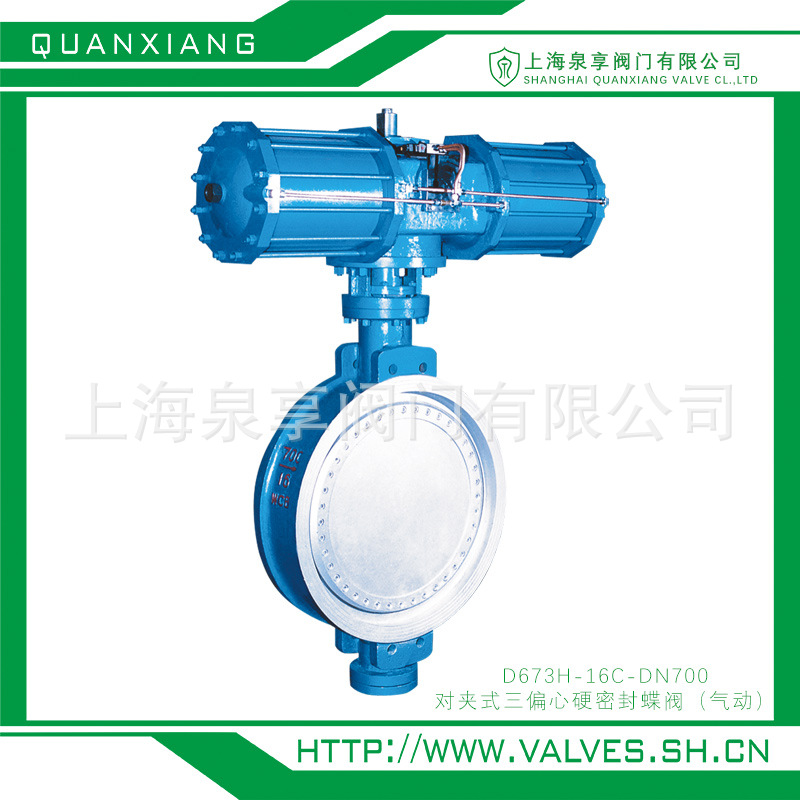

對夾式三偏心硬密封蝶閥（氣動）D673H-16C-DN700 上海泉享閥門

一、氣動對夾式蝶閥 產品概述

上海泉享閥門的氣動對夾式蝶閥是管線優先選用的常規蝶閥，通常分為氣動對夾軟密封蝶閥和氣動硬密封對夾蝶閥，氣動對夾式蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動對夾式蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體可選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。氣動對夾軟密封蝶閥適用于溫度≤120℃或≤150℃。氣動硬密封對夾蝶閥適用于溫度≥200℃或≤450℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

二、氣動對夾式蝶閥 產品特點

（1）小巧輕便，容易拆裝及維修，并可在任意位置安裝。
（2）結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
（3）流量特性趨直線，調節性能好。
（4）蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
（5）蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
（1）密封件可更換，且密封可靠達到雙向密封。
（7）蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

三、氣動對夾式蝶閥 主要設計標準

設計標準GB/T12238-1989

四、氣動對夾式蝶閥 主要技術參數

公稱通徑DN(mm)50～1200

五、氣動對夾式蝶閥 執行器技術參數

執行器型號GT、AT、AW系列單雙作用氣動執行器

采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

六、氣動對夾式蝶閥 主要零件材料

零件名稱材料名稱

七、氣動對夾式蝶閥 主要性能規范

公稱通徑DN(mm)DN50～1200

八、氣動對夾式蝶閥 外形結構圖

九、氣動對夾式蝶閥 安裝連接尺寸

公稱通經(DN)主要尺寸法蘭尺寸D673H/FD671F/XAH11.0MPa1.6MPa2.5MPaL1HL2HKn-ФdKn-ФdKn-Фd
