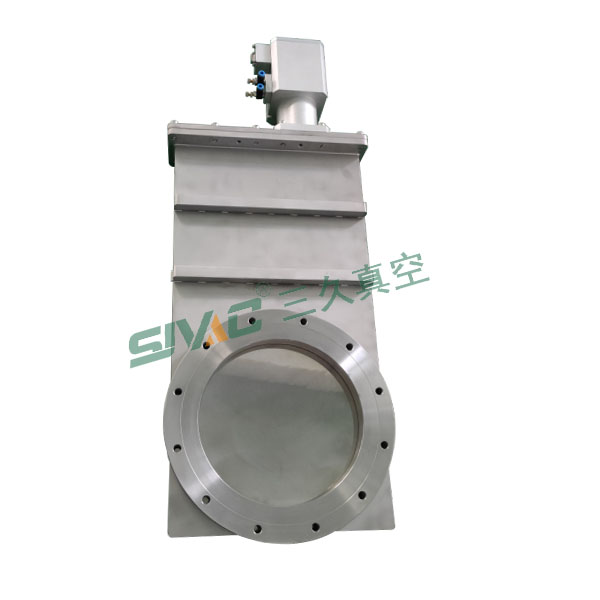

CCQ 304不銹鋼氣動超高真空法蘭插板閥
通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。
| 適用范圍 |
10^5～1.3×10^-7Pa（DN≤200）
|
| 閥門漏率 |
≤1.3×10-8Pa.L/S.(DN≤200） |
| 適用溫度 |
-30℃～+150℃ |
| 連接形式 |
法蘭連接
|
主要零件材質
|
閥體、閥板均為304不銹鋼
|
|
|
|
|
|
|
|
|
|
|
|
|---|
Model（型號）
|
DN
|
A |
H |
D |
Do |
D1 |
D2 |
L |
L1 |
|
| CCQ=25 |
25 |
50 |
80 |
60 |
47 |
39 |
34 |
314 |
140 |
|
| CCQ=50 |
50 |
60 |
92 |
89 |
72.4 |
61.6 |
55.6 |
415 |
125 |
|
| CCQ=63 |
63 |
65 |
105 |
114 |
92.1 |
82.6 |
76.6 |
490 |
192 |
|
| CCQ-80 |
80 |
65 |
130 |
130 |
110 |
99 |
93 |
510 |
220 |
|
| CCQ-100 |
100 |
70
|
152 |
152 |
130.2 |
120.7 |
114.7 |
550 |
267 |
|
CCQ-150
|
150 |
70 |
200 |
202 |
181 |
171.4 |
166 |
730 |
350 |
|
| CCQ-200 |
200 |
80 |
251 |
253 |
231.8 |
222.3 |
216.6 |
880 |
424 |
|
CCQ304不銹鋼氣動超高真空法蘭插板閥以其零泄露、高能效、長壽命為核心。能夠?yàn)楣I(yè)污染防控與資源循環提供關鍵技術支持。它不僅能夠精準控制真空度和物料流動路徑，還能夠提高資源利用率，減少原料的浪費與能源的損耗，堪稱環保與節能的一大助力。
