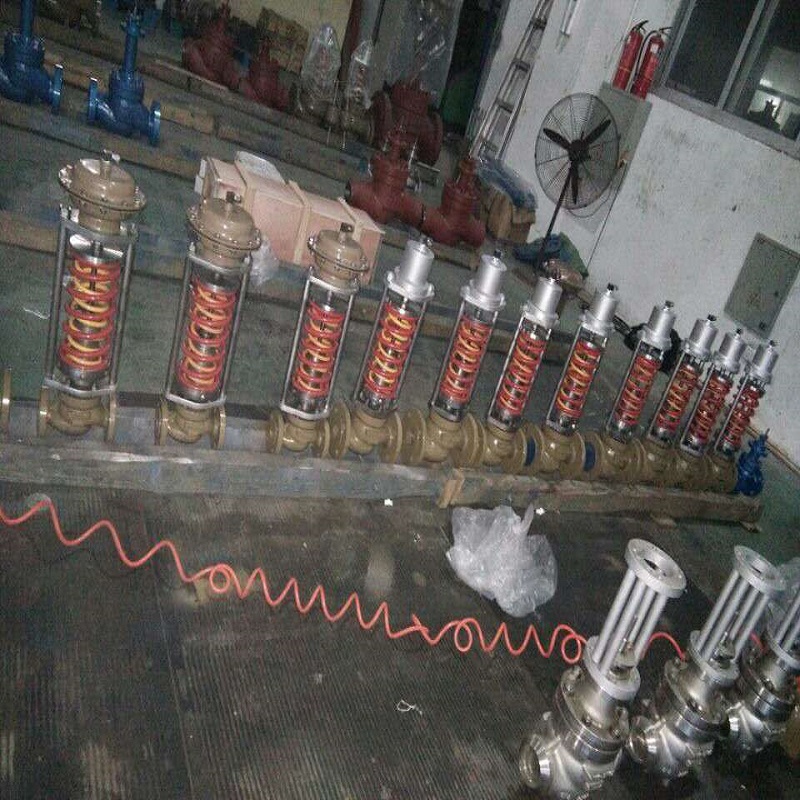

產品介紹：
自力式壓力調節閥是在無電、無氣的場合下，利用被調介質本身壓力變化控制閥前（K型）或閥后（B型）壓力的恒壓或減壓，附設冷凝器，可在350攝氏度蒸汽下連續使用，薄膜式用于小于等于0.7MPa壓力、活塞式用于0.7～2.5兆帕壓力，廣泛應用于石油、化工、電力、冶金、食品、輕紡等各種工業設備中氣體、液體、蒸汽介質減壓、泄壓、穩壓。
特點
自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。壓力分段范圍細且互相交叉，調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。橡膠膜片式檢測，執行機構測精度高、動作靈敏。采用壓力平衡機構，使調節閥反應靈敏、控制精確。
自力式壓力調節閥工作原理：閥后壓力控制
工作介質的閥前壓力P1經過閥芯、閥座后的節流后，變?yōu)殚y后壓力P2。P2經過控制管線輸入到執行器的下膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。當閥后壓力P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯關向閥座的位置，直到頂盤的作用力與彈簧的反作用力相平衡為止。這時，閥芯與閥座的流通面積減少，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2降低時，作用方向與上述相反，這就是自力式（閥后）壓力調節閥的工作原理。 本類閥門在管道中一般應當水平安裝。當需要改變閥后壓力P2的設定值時，可調整調節螺母。
自力式壓力調節閥工作原理：閥前壓力控制
工作介質的閥前壓力P1經過閥芯、閥座后的節流后，變?yōu)殚y后壓力P2。同時P1經過控制管線輸入到執行器的上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥前壓力。當閥前壓力P1增加時，P1作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯向離開閥座的方向移動，直到頂盤的作用力與彈簧的反作用力相平衡為止。這時，閥芯與閥座的流通面積增大，流阻變小，從而使P1降為設定值。同理，當閥前壓力P1降低時，作用方向與上述相反，這就是自力式（閥前）壓力調節閥的工作原理。
當需要改變閥前壓力P1的設定值時，可調整調節螺母。
產品特點：
1、自力式壓力調節閥無需外加能源，能在無電無氣的場合工作，既方便又節約能源。
2、壓力分段范圍細且互相交叉，調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節，閥前壓力與閥后壓力之間比為10:1~10:8
5、橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
6、采用壓力平衡機構，使調節閥反應靈敏，控制精確。
技術參數：
主要技術參數和性能指標
| 公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
| 額定行程 |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
| 公稱壓力PN（MPa） |
1.6、4.0、6.4 |
| 壓力調節范圍（Kpa） |
15～50、 40～80、 60～100、 80～140、 120～180、 160～220、200～260、
240～300、 280～350、 330～400、 380～450、 430～500、480～560、 540～620、
600～700、 680～800、 780～900、 880～1000、600～1500、 1000～2500 |
| 流量特性 |
快開 |
| 調節精度（%） |
±5 |
| 使用溫度（℃） |
≤350 |
允許
泄漏量 |
硬密封（l/h） |
單座：≤10-4 閥額定容量（Ⅳ 級）；雙座、套筒≤5×10-3 閥額定容量（Ⅱ級） |
| 軟密封（ml/h） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
11.60 |
| 減壓比 |
最大 |
10 |
| 最小 |
1.25 |
| 類別 |
型號 |
類別 |
型號 |
| 單座壓閉型 |
ZZYP-16~64B |
單座壓開型 |
ZZYP-16~64K |
| 雙座壓閉型 |
ZZYN-16~64B |
雙座壓開型 |
ZZYN-16~64K |
| 套筒壓閉型 |
ZZYM-16~64B |
套筒壓開型 |
ZZYM-16~64K |
壓閉型：用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓、穩壓的目的。
壓開型：用于閥前壓力調節，當閥前壓力升高，閥門打開，以達到泄壓、穩壓的目的。
主要零件材料
閥體材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
閥芯材料：硬密封－－不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；軟密封－－不銹鋼鑲嵌橡膠圈
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼 填料：丁腈、乙炳、氟、耐油橡膠
安裝注意：
1. 在常溫下使用氣體或低粘度液體場合時的操作：
（1） 緩慢開啟閥前后截止閥；
（2） 擰松排氣塞，直至氣體或液體從執行機構溢出為止
（3） 然后重新擰緊排氣塞，調節閥即可工作。所需壓力值的大小可通過壓力調節盤的調整而得到，調整時，注意觀察壓力標示值，動作緩慢，不得使閥桿跟著轉動
2. 使用蒸汽場合時的操作：
(1) 從冷凝器上擰下注液口螺釘
(2) 擰松執行機構排氣塞
(3) 使用漏頭通過注液口加入直至排氣孔流出為止
(4) 擰緊排氣塞，繼續注水直至溢出注液口
(5) 擰緊注液口螺釘
(6) 緩慢開啟調節閥前后截止閥
(7) 調整壓力調節盤，并觀察壓力表示值達到要求為止。
維修
投入運行后，一般維護工作很少，平時只要觀察閥前，閥后壓力示值是否符合工藝所需要求即可。另外，觀察填料函與執行機構是否滲漏，若滲漏應擰緊或更換填料及膜片。
自力式壓力調節閥的工作原理及特點
自力式壓力調節閥在工業上廣泛應用，是一種無需外來資源，只需要被測自身壓力、溫度或者流量的變化，設定預先的值就能自動調節的一種控制裝置，這是一種節能型的儀表，具有控制執行等多功能的儀表控制系統。它的種類可分為自力式壓力（微壓）調節閥、自力式（壓差）流量調節閥、自力式溫度調節閥。適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。
