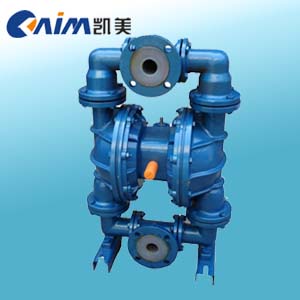

QBY-F襯四氟氣動隔膜泵概況
QBY型是一種新型輸送機械，是目前國內最新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。 凱美水泵公司目前已形成系列化生產，共有八種規格直徑：φ10mm（3/8’）、φ15mm（1/2’）、φ25mm（1’）、φ40mm（11/2’）、φ50mm（2’）、φ65mm（21/2’）、φ80mm（3’）、φ100mm（4’）。 隔膜片根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、聚四氟乙烯、特氟龍、食品橡膠 等滿足不同用戶的需要。泵體材質：FRPP增強聚丙烯。
1 ．不需灌引水，吸程高達 2-7m ，揚程達 50m ，出口壓力 ≥6kgf/c ㎡。
流動寬蔽，通過性能好，允許通過 QBY 氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
2 ．最大顆粒，直徑達 10mm 抽送泥漿、雜質時，對泵磨損甚微。
3 ．揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在 1-7kg/c ㎡之間）。
4 ．該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。 5 ．不必用電，在易燃、易爆場所使用安全可靠。
6 ．可以浸沒在介質中工作。
7 ．使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
8 ．結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
9 ． 可輸送較粘的液體。（粘度在 1 萬厘泊以下）
10 ．本泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。
襯四氟氣動隔膜泵主要外形尺寸表
|
型號
|
A
|
B
|
C
|
D
|
E
|
H1
|
H2
|
H3
|
H
|
螺紋
|
法蘭式
|
|
NPT/BSPT
|
ANSI
|
DIN
|
|
QBY-8
|
95
|
80
|
145
|
144
|
20
|
20
|
117
|
10
|
140
|
5/16＂
|
-
|
-
|
|
QBY-10-15
|
135
|
48
|
218
|
144
|
12
|
34
|
176
|
10
|
226
|
3/8＂-1/2＂
|
-
|
-
|
|
QBY-25
|
236
|
145
|
381
|
248
|
12
|
46
|
344
|
18
|
412
|
1＂
|
-
|
-
|
|
QBY-40
|
236
|
145
|
381
|
248
|
12
|
50
|
348
|
18
|
428
|
1½ ＂
|
-
|
-
|
|
QBY-50
|
320
|
220
|
518
|
347
|
14
|
50
|
521
|
27
|
609
|
2＂
|
○
|
○
|
|
QBY-80
|
360
|
240
|
634
|
455
|
18
|
96
|
696
|
50
|
842
|
3＂
|
○
|
○
|
1、壓縮空氣為動力。
2、是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵 工作原理的特點，因此隔膜泵具有以下特點:
（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動隔膜泵工作時溫度是降低的，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
（3）可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送
（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
（7）可以空運行，而不會有危險。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
（10）沒有復雜的控制系統，沒有電纜、保險絲等。
（11）體積小、重量輕，便于移動。
（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）泵始終能保持高效，不會因為磨損而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。
|
型 號
|
流量
m3/h
|
揚程
m
|
出口壓力
kgf/cm2
|
吸程
m
|
最大允許
通過顆粒
φ(mn)
|
最大供氣壓
Kgf/cm2
|
最大空氣
消耗量
m3/min
|
|
QBY-10
|
0～0.8
|
0～50
|
6
|
2
|
1
|
7
|
0.3
|
|
QBY-15
|
0～1
|
0～50
|
6
|
2
|
1
|
7
|
0.3
|
|
QBY-25
|
0～2.4
|
0～50
|
6
|
7
|
2.5
|
7
|
0.6
|
|
QBY-40
|
0～8
|
0～50
|
6
|
7
|
4.5
|
7
|
0.6
|
|
QBY-50
|
0-14
|
0-50
|
6
|
7
|
8
|
7
|
0.9
|
凱美泵業公司隔膜泵選型須知:
一、襯四氟氣動隔膜泵產品名稱與型號，襯四氟氣動隔膜泵管道口徑，襯四氟氣動隔膜泵使用揚程，襯四氟氣動隔膜泵電機功率（KW），襯四氟氣動隔膜泵電機轉速（r/min），襯四氟氣動隔膜泵電壓〔V〕，襯四氟氣動隔膜泵使用的吸程，襯四氟氣動隔膜泵使用的介質名稱、比重、粘度、腐蝕性、毒性
二、若已經由設計單位選定我公司的襯四氟氣動隔膜泵型號，請按襯四氟氣動隔膜泵型號直接向凱美泵業公司營銷部訂購。
三、請盡量提供詳細的產品使用要求，以便我們選型的正確性，提高使用的最高效率。
