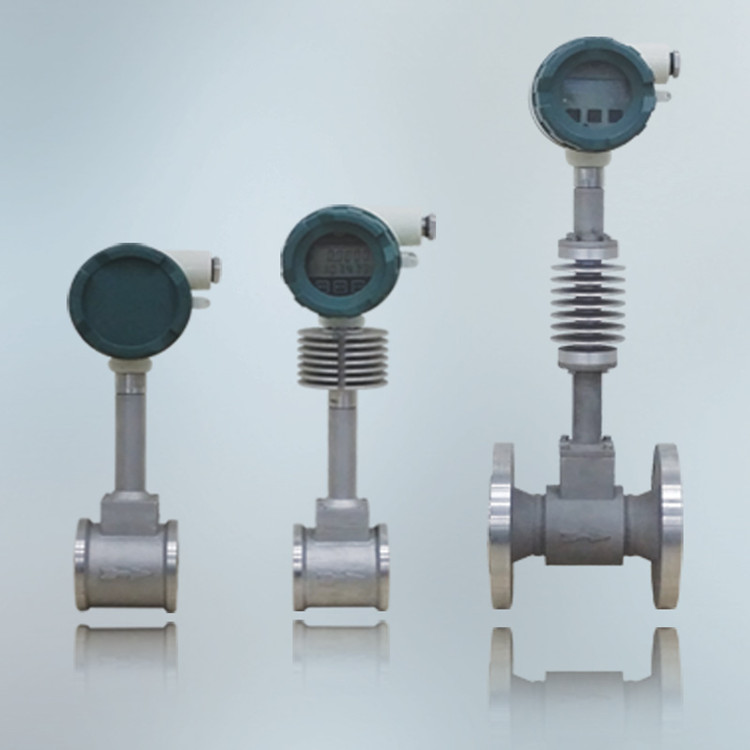

插入式渦街流量傳感器屬于LUGB渦街流量計的系列產品，它具有LUGB渦街流量傳感器的全部特點。如果在插入口處安裝球閥和提升機構，還可以進行不斷流拆裝，便于傳感器的清理和維護。插入式結構是目前測量大、中型管道內流量較好的有效方法。

主要技術參數

1 公稱直徑;200-3000

2 精度等級：測量頭的精度等級：液體1級：氣體1.5級 傳感器整機計量精度：2.5級

3 工作壓力: ≤1.6mpa

4 測量范圍：(1)被測介質為液體時，測量的流速范圍為0.55m/s-5m/s

            (2)被測介質為氣體時（含蒸汽），測量的流速為3m/s-35m/s

凡管道內的介質流量在此范圍之內均可實現準確測量

5 測量頭的深度：1）平均流速處 H=0.121D其中D為管道內徑

                2）最大流速處 H=0.5D其中D其中D為管道內徑

6 測量頭插入方向允差

測量頭的軸線應與管道軸線平行，夾角允差為+-5度
