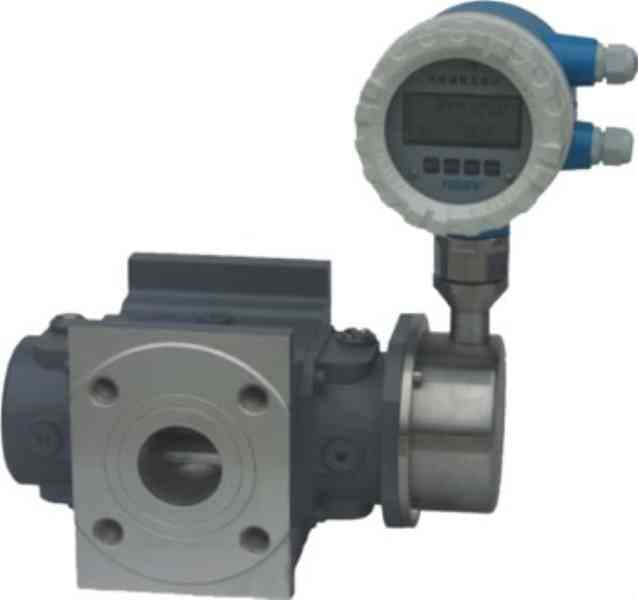

LLQ型氣體腰輪流量計（氣羅茨流量計）

一、概述

氣體腰輪流量計作為容積式計量儀表已有一百多年的歷史，以其精度高、量程范圍寬、體積小、重量輕、安裝維修方便、使用可靠及耐久的使用壽命等特點，廣泛應用于天然氣、煤制氣、惰性氣體、空氣等氣體的流量計量，是國內外城市燃?xì)�、油田化工、科學研究等部門理想的流量計量裝置。

本公司秉承適應市場需求，創新設計理念使電子技術與機械有機的融為一體。制造出輕便型高精密度穩定性好。小始動流量，信號處理單元內置和采用多級修正方法。寬量程比的機電一體化優質產品，以追求品質完美為目標，孜孜探索，不斷改進。產品零部件采用加工中心、數控機床及配套設備，如精密磨床、動平衡機等。精良的設備，合理的工藝，嚴格的檢驗，確保了每個零部件的品質及互換性，同時保證了成品表品質的一致性。產品主要零部件均采用優質鋁合金和不銹鋼制造，防腐性能大大提高。

二、工作原理

LLQ系列氣體腰輪流量計，主要由殼體、共軛轉子和計數裝置等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（P入＞P出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持最佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁電轉換裝置獲取脈沖信號，在精密制造機械一次表的基礎上，配內置式溫度、壓力傳感器，經單板機修正積算，通過液晶顯示工況體積，標準體積瞬時流量和累計流量，介質溫度、壓力（也可配置機械計數器顯示工況累計流量）并帶有脈沖、溫度、壓力、渚參數的輸出功能。
