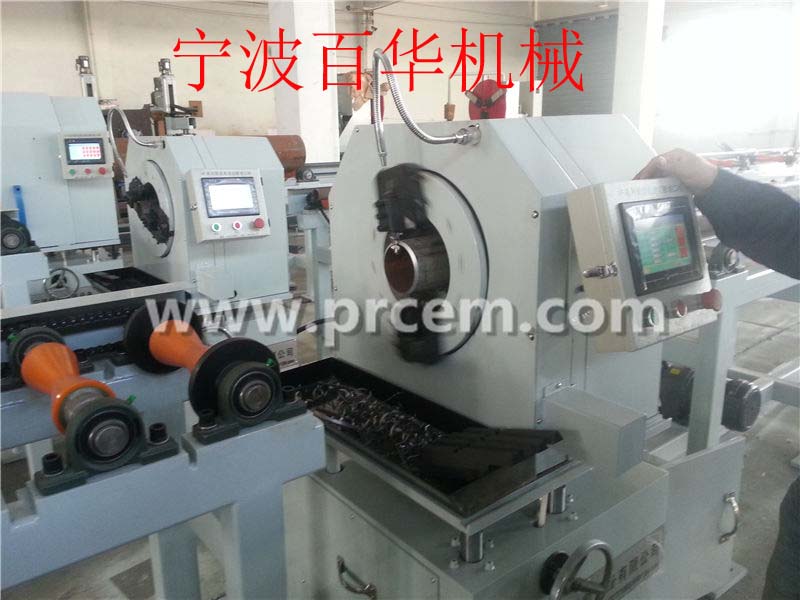

PEM系列數控管道高速坡口機
一、 設備簡介
PEM數控管道高速坡口機是目前管道加工行業運用刀片切削方式進行坡口加工的高效的管道端面坡口加工機床，應用徑向走刀和軸向走刀兩軸數控聯動控制實現加工管徑從φ60-1219mm zui大壁厚δ100mm的各種材質管道的各種坡口形式的數控加工。
加工過程采用數控系統全自動控制實現各種坡口型式如I、U、X、V、雙V、雙U型及內坡口、內鏜孔等的全自動加工，所有坡口形式的加工程序均由我公司技術專家在控制系統中全部?jī)?nèi)置集成，無需操作人員自行編寫數控加工程序（坡口機目前仍需操作人員進行人工二次編程，對操作人員要求太高，操作培訓難度大、難于掌握且容易產生程序設置錯誤），該數控管道高速坡口機操作人員根據所需加工的坡口形式只需在操作界面上選擇對應的坡口圖形，然后根據坡口圖形簡單設置管子參數、坡口角度（U型坡口R角）、鈍邊尺寸等即可進入加工。
對于厚壁管道的復合型加工，系統根據設置的坡口參數智能化自動運算進退刀次數、智能化匹配進刀量、進刀速度等加工參數自動生成加工程序，無論壁厚壁薄、基本型坡口還是復合型坡口均可實現傻瓜式操作，一鍵啟動自動完成加工。
該數控管道高速坡口機實現管道坡口加工從粗放式加工到精細化加工的質的飛躍，是我公司長期以來對坡口加工機床深入研究后的智慧結晶，是工業4.0智能裝備在管道加工行業的創新體現。
二、 技術性能
1. 主機性能：采用徑向走刀和軸向走刀兩軸數控聯動控制實現各種坡口加工；
2. 智能化加工：系統內置各種坡口的加工程序，操作者無需經過專業的數控編程培訓，只需簡單填寫坡口參數即可一鍵式啟動完成各種坡口加工；
3. 專家系統：提供開放式專家數據庫，可對加工程序進行存儲、調用；
4. 加工能力：滿足碳鋼、合金鋼、不銹鋼、低溫鋼、耐熱鋼、雙相不銹鋼、鎳基合金等各種材質管道的I、U、X、V、雙V、雙U型及內坡口、內鏜孔等加工。
5. 坡口質量：表面粗糙度Ra≤3.2um,同心度≤0.5mm,垂直度≤1mm
6. 安全保護：以人為本的設計理念，采用封閉式機床防護罩和安全門，有效隔離鐵屑飛濺，在加工過程中當安全門打開時設備加工中斷，關閉時即可啟動繼續加工，同時具有設備故障報警提示、參數設置錯誤提示等一系列安全措施。
三、 性能參數
|
型 號
參 數
|
PEM-16
|
PEM-24A/B
|
PEM-32A/B
|
PEM-40A/B
|
PEM-48A/B
|
|
加工管徑mm
|
Ф60-426
|
Ф108-630
|
Ф219-830
|
Ф325-1016
|
Ф400-1220
|
|
加工壁厚mm
|
4-80
|
6-180
|
10-150
|
10-150
|
10-90
|
|
主電機功率KW
|
4
|
7.5
|
7.5
|
11
|
11
|
|
徑向走刀伺服功率W
|
400
|
400
|
400
|
400
|
400
|
|
軸向走刀伺服功率KW
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
|
徑向走刀速度mm/min
|
0-130
|
0-130
|
0-130
|
0-130
|
0-130
|
|
軸向走刀速度mm/min
|
0-400
|
0-400
|
0-400
|
0-400
|
0-400
|
|
徑向進刀量mm/r
|
0-0.3
|
0-0.3
|
0-0.3
|
0-0.3
|
0-0.3
|
|
單刀軸向進給量mm
|
0-6
|
0-6
|
0-6
|
0-6
|
0-6
|
|
單刀切削寬度mm
|
3-6
|
3-8
|
3-8
|
3-8
|
3-8
|
|
機床主軸箱移動行程mm
|
300
|
300
|
300
|
300
|
300
|
|
管道夾緊
|
液壓左右?jiàn)A緊
|
A型為液壓上下夾緊，B型為液壓左右?jiàn)A緊
|
|
適用材質
|
碳鋼、合金鋼、不銹鋼、低溫鋼、耐熱鋼、雙相不銹鋼、鎳基合金等
|
|
坡口形式
|
I、U、X、V、雙V、雙U型及內坡口、內鏜孔等各種基本型、復合型坡口
|
|
坡口角度
|
0-90°任意角度均可
|
|
管道支承
|
可配備自動升降輸送輥道，以實現自動調節管子中心標高，以適應不同管徑管子的坡口加工
|
|
輸入電源
|
AC 380V 50Hz
|
