| 產品介紹：
一、用途
本廠生產的水用減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡．避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統中可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。
二、特點

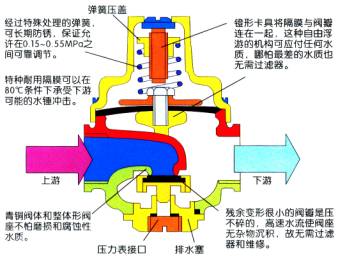

1、采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。
2、耐臟防水垢，不需過濾器，不需旁通管，配管極其簡單，能節省大量空間和配管成本。
3、出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響(出口壓力的變化量是△P1的8％。
4、極佳的水力特性，壓力損失小，減壓比可達10：1以上。
5、可滿足多種減壓要求，特別適用于支管減壓系統。
三、工作原理

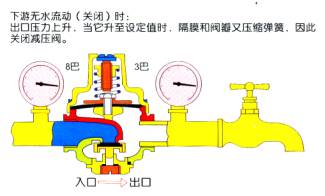

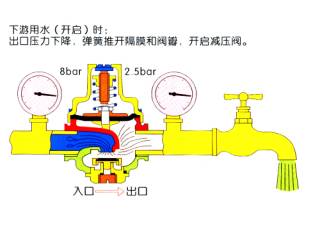

出口壓力作用在隔膜底面和閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值(其變化量僅為入口壓力變化量的8％)：當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。
四、可能的故障原因:
1、霜凍損壞，在寒冷地區應注意保溫。
2、水流方向裝錯，減壓閥變成止回閥，出口壓力為0。
3、彈簧擰得太緊，無法關閉，減壓閥將直通P2=P1。
4、旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠一l生和耐久性，建議不安裝旁通為宜。
五、主要技術參數
|
類 型 |
型 號 |
公稱壓力PN(Mpa) |
公稱通徑DNf(Mpa) |
連接形式 |
閥體材料 |
出口壓力(Mpa) |
工作溫度 |
|
|
支管減壓閥 |
Yzllx-16T，Yzllx-25T |
1.6、2.5 |
15～50 |
內螺紋 |
青鋼 |
O.05～O.6(可調) |
O～80℃ |
|
|
|
Yzllx-16p，Yzllx-25P |
不銹鋼 |
|
六、主要尺寸
|
公稱通徑DN(Mpa)
|
尺寸 |
重量 |
|
mm |
in |
A |
B |
C |
φG |
|
15 |
1/2 |
31 |
60 |
76.5 |
59 |
1.2 |
|
20 |
3/4 |
31 |
75 |
76.5 |
73 |
1.2 |
|
25 |
1 |
36 |
88 |
85 |
81 |
1.4 |
|
32 |
11/4 |
42 |
93 |
98 |
81 |
1.5 |
|
40 |
11/2 |
45 |
98 |
102 |
85 |
2 |
|
50 |
2 |
54 |
130 |
117 |
98 |
2.65 |
安裝

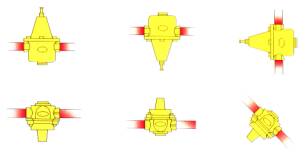

在家用給水系統，減壓閥通常安裝在水表后面，以便保護其后所有用水器具。如果有冰凍危險，則應注意采暖或放水排空。減壓閥可以在360o方向任意安裝．但鑄刻在閥體上的箭頭必須與實際水流方向一致。
|
