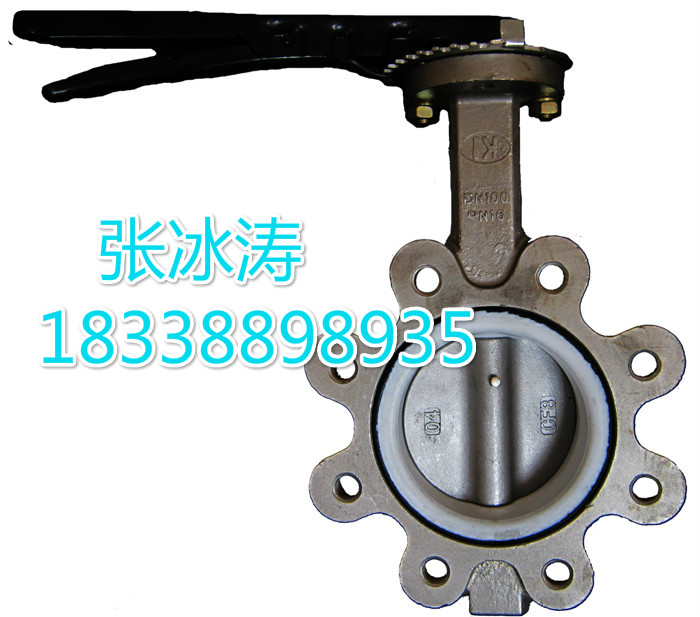

LT不銹鋼手柄對夾蝶閥 D71X-16P
產品名稱：D71X-16 LT不銹鋼手柄蝶閥
、金爾建手柄蝶閥特點：
1、小型輕便，容易裝拆和維修，并可在任意位置安裝。
2、結構簡單緊湊，轉90°啟閉輕便迅速。
3、操作扭距小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、達到完全密封，氣體試驗泄漏為零。
6、啟閉試驗次數多達數萬次，使用壽命長。
7、選用不同零部件材質，可適用多種介質。
四、金爾建手柄蝶閥性能規范：
|
型號
|
公稱壓力
(MPa)
|
試驗壓力(Mpa)
|
適用溫度(℃)
|
適用介質
|
|
強度（水）
(Mpa)
|
密封（水）
(Mpa)
|
|
D71X-10P
|
1.0
|
1.5
|
1.1
|
-15~+150
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->
|
淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等
|
|
D71X-16P
|
1.6
|
2.4
|
1.8
|
閥體連接尺寸：
|
DN
(mm)
|
A
|
B
|
C
|
D
|
D1
|
H
|
n-￠
|
Wt(kg)
|
|
40
|
135
|
66
|
42
|
78
|
110
|
78
|
4-￠18
|
2.58
|
|
50
|
135
|
66
|
42
|
88
|
125
|
88
|
4-￠18
|
2.74
|
|
65
|
145
|
74
|
44
|
103
|
145
|
103
|
4-￠18
|
3.22
|
|
80
|
159
|
94
|
45
|
148
|
160
|
61
|
4-￠18
|
3.66
|
|
100
|
175
|
110
|
51
|
166
|
180
|
69
|
4-￠18
|
5
|
|
125
|
190
|
128
|
54
|
194
|
210
|
80
|
4-￠25
|
6.4
|
|
150
|
203
|
140
|
55
|
221
|
240
|
92
|
4-￠25
|
7.86
|
|
200
|
238
|
170
|
60
|
273
|
295
|
113
|
4-￠25
|
12.58
|
|
285
|
76
|
|
250
|
268
|
205
|
65
|
338
|
350
|
91
|
4-￠28
|
18.5
|
