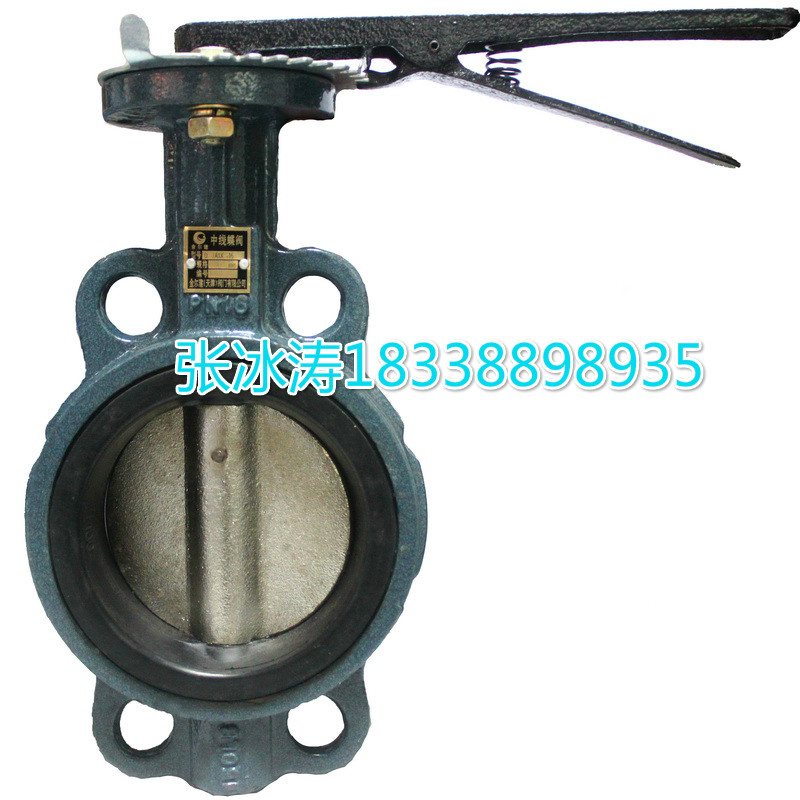

D71X鑄鋼對夾式蝶閥
基本簡介：
蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤型蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。
蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
適用范圍：
該產品由四氟密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
鑄鋼蝶閥其主要特點為：
1) 設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2) 操力矩小，操作方便，省力靈巧。
3) 可以任何位置安裝，維修方便。
4) 密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5) 密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
6) 設計標準：GB/T2238-1989
7) 法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
8) 結構長度:GB/T12221-1989
9) 壓力試驗:GB/T13927-1992;JB/T9092-1999
鑄鋼蝶閥 主要技術參數：
|
公稱通徑
|
DN（mm）
|
50～800
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
主要連接尺寸和外形尺寸:
|
DN
|
H
|
H2
|
H3
|
L
|
L1
|
φ
|
螺栓及其過孔
|
重量
|
|
|
|
|
|
|
|
0.6MPa
|
1.0MPa
|
0.6MPa
|
1.0MPa
|
|
|
40
|
205
|
94
|
42
|
33
|
202
|
100
|
110
|
4-M12
|
4-14
|
4-M16
|
4-18
|
3.4
|
|
50
|
284
|
162
|
42
|
43
|
202
|
110
|
125
|
4-M12
|
4-14
|
4-M16
|
4-18
|
3.7
|
|
65
|
315
|
175
|
42
|
46
|
202
|
130
|
145
|
4-M12
|
4-14
|
4-M16
|
4-18
|
4.3
|
|
80
|
318
|
181
|
42
|
46
|
202
|
150
|
160
|
4-M16
|
4-18
|
8-M16
|
4-18
|
5
|
|
100
|
312
|
153
|
45
|
52
|
253
|
170
|
180
|
4-M16
|
4-18
|
8-M16
|
4-18
|
7.5
|
|
125
|
386
|
213
|
45
|
56
|
253
|
200
|
210
|
8-M16
|
4-18
|
8-M16
|
4-18
|
8.8
|
|
150
|
356
|
172
|
45
|
56
|
303
|
225
|
240
|
8-M16
|
4-18
|
8-M20
|
4-22
|
10.4
|
