一、概述

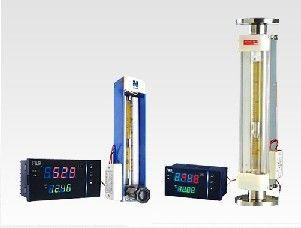

SP-LZBD型電遠傳玻璃轉子流量計是根據市場和用戶的需要，我廠技術人員開發研制的一種高科技產品，也是玻璃轉子流量計的更新?lián)Q代產品。該產品除具有原玻璃轉子流量計的讀數直觀、防腐性能好、結構簡單等特點外，還可以輸出4-20mA的標準電信號�？膳cDDZ-Ⅲ型二次電動單元儀配套使用，達到對流量的遠傳顯示、記錄、累計、報警、自動調節及****等功能，并可把儀表信號輸入計算機聯網使用，達到多種功能應用的選擇。變送器安裝在一次表流量計側面，采用新式“二線傳輸”方式，額定直流電源24V與信號輸出同用兩個線可遠傳距離供給電源和信號輸出，使客戶在儀表室內即可觀察該儀表的使用情況。一次表流量計安裝在現場可直觀顯示流量，十分方便用戶使用，所以它是化工、化纖、制藥、環保、石油等多種工業部門及科研單位對各種液體、氣體流量計測量、控制、調節、計量、積算的理想儀表。

二、原理與結構

流體自下而上流經玻璃錐管時，浮子隨著移動，當浮子所受的向上力與向下力相等時，浮子處于平衡位子。在此過程中運用磁電轉換原理，通過傳感器、變送器將浮子的位置變化隨時轉換成與一次表流量計的流量成線性對應的電信號輸出，從而達到遠傳的目的。整套儀表由玻璃轉子流量計、傳感器、變送器三大部分組成，****電遠傳由玻璃轉子流量計、傳感器、變送器、及安全柵四部分組成。

三、主要技術指標與參數

1.儀表精度：±2.5%

2.一次表耐壓強度：見表1

3.使用溫度：0~120℃

4.變送器工作條件：環境溫度0~40℃，相對濕度＜80%

5.輸出信號：4~20mA Dc

6.電源：直流24V

7.負載電阻：750Ω

8.****等級：EX(ib)ⅡcT4 配B902A齊納安全柵

9.流量范圍表2
