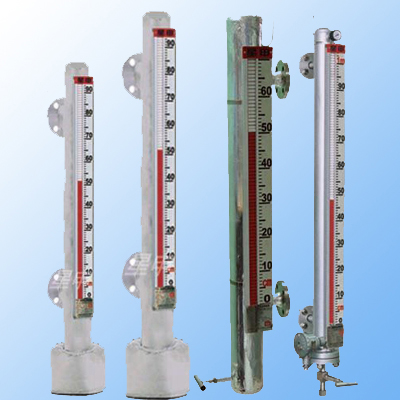

SP-UDZ-1S防霜型磁浮子液位計是我公司專為解決低溫液體液位計外結冰而設計的產品，防霜型磁浮子液位計和保溫型磁浮子液位計不同的是沒有保溫蒸汽接口法蘭，而保溫夾套內是真空層。因而能有效地隔離冷、熱傳導，保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用，
SP-UDZ-1S防霜型磁浮子液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
一、適用范圍
SP-UDZ/S防霜型磁浮子液位計適合低溫場合的液位測量。最低工作溫度為196℃，最大工作壓力為4.0MPa,適合容器內液體的液位、界位的測量，除現場指示，還可配遠傳變送器、報警(控制)開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。
二、技術參數
測量范圍：150～8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造
工作壓力： 2.5M Pa
工作溫度:-196～100℃
精確度:±10mm
介質密度: 0.38～1.2g/cm3
介質密度差: ≥150kg/m3(測量界位)
環境振動：頻率≤25Hz 振幅≤0.5mm
跟隨速度: ≤0.08m/s
介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計
過程連接:旁路側面安裝法蘭:DN25,PN4.0,凸面
法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。
材質：旁路管：00Cr17Ni14M2(316)
浮子：鈦
SP-UDZ型磁翻板液位計選型表：
|
型號
|
代碼
|
說明
|
|
SP-UDZ-
|
|
|
|
液位計類別
|
1
|
翻板指示(就地顯示型)
|
|
3
|
遠傳帶翻板
|
|
液位計型號
|
0
|
基型
|
|
W
|
保溫型
|
|
D
|
插入型
|
|
J
|
耐腐型
|
|
S
|
防霜型
|
|
Z
|
保溫耐腐型
|
|
Y
|
插入耐腐型
|
|
報警控制
|
0
|
無報警
|
|
1
|
帶上限
|
|
2
|
帶下限
|
|
3
|
帶上下限
|
|
浮子材質
|
P
|
不銹鋼
|
|
L
|
防銹鋁
|
|
T
|
鈦
|
|
S
|
PVC塑料
|
|
F
|
氟塑包裹
|
|
主體材質
|
P
|
不銹鋼
|
|
L
|
防銹鋁
|
|
T
|
鈦
|
|
S
|
PVC塑料
|
|
F
|
氟塑管
|
|
PF
|
內襯四氟
|
|
PP
|
內襯丙烯
|
|
PE
|
內襯乙烯
|
|
連接法蘭
|
|
見表一
|
|
介質溫度
|
|
見表二
|
|
實際使用壓力
|
|
見表三
|
|
介質比重
|
|
要注明
|
|
訂貨長度
|
|
要注明
|
|
|
/B
|
****型
|
表一：
|
公稱壓力
|
Mpa
|
Kgf/ cm2
|
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
220
|
320
|
|
代號
|
不銹鋼
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
|
碳鋼
|
a
|
b
|
C
|
d
|
e
|
f
|
g
|
h
|
i
|
j
|
|
法蘭標準
|
HG20593-97 DN20(RF)
|
HG20595-97(RF)DN20
|
H12-0-2
|
H12-0-3
|
表二
|
介質溫度
|
-40～0℃
|
≤80℃
|
≤100℃
|
≤150℃
|
≤300℃
|
≤350℃
|
≤480℃
|
|
代號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
表三：
|
使用壓力
(實際)
|
Mpa
|
Kgf/ cm2
|
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
220
|
320
|
|
代號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
