本公司是一家專業從事表面處理及相關非標產品研究開發、設計、制造、銷售、技術服務于一體的現代化企業，先后為國內許多知名大型企業和國家級重點企業提供表面處理設備。

1. 方案概述

本機是根據貴公司提供的數字而進行設計的，適用于滾軸類制品表面進行自動噴砂處理，滿足對工件表面進行去毛刺、氧化皮，表面光飾，電鍍或噴涂前預處理等工藝要求。

1. 設計標準及設計依據

   本噴砂機是依據以下國家標準設計和安裝：

   1. GB/T5226.1-1996工業機械電氣設備安全：通用技術要求；

   2. GB/T6988.1-1997電氣技術用文件的編制第一部分：一般要求；

   3. GB50171-1992電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范；

   4. JB／T8355—96噴砂設備通用技術條件；

   5. GB/T8923-88   涂裝前鋼材表面銹蝕等級及除銹等級；

   6. GB16297－1996大氣污染物綜合排放標準；

   7. GBZ 1－2002  工業企業衛生標準；

   8. GB4053.1～4－83  固定式登高、平臺、欄桿安全標準；



2. 初步設計

1. PD2018自動噴砂機1臺，配備18支B 型噴槍；

2. JCK-BD1300除塵器1臺；

3. 1200X600風選分砂器1臺;

4. 提升機1臺，電機功率為2.2kw；

5. 風選螺旋機1臺，與提升機聯動；

6. 橫向螺旋機2臺，電機功率為3.7KW，聯動；

7. 縱向螺旋機1臺，電機功率為1.5kw;

8. 擺動電機1臺，電機功率為2.2kw;

9. 平面皮帶輸送機1臺，功率為2.2kw。

1. 工件類別

   1. 小型平板工件；

   2. 工件大小為540x340mm。



2. 噴砂介質

   噴砂介質:棕鋼玉、白鋼玉、玻璃珠等。



3. 主要技術參數

   1. 噴槍為B型噴槍，共設置18支噴槍，噴槍口徑為φ8mm。

   2. 提升機線速度V=1.1~1.3m/min。

   3. 平面皮帶輸送速度V=0.5～1.5m/min，其速度由變頻器控制。

   4. 噴槍噴砂移動速度V=0.2～1.5m/min，其速度由變頻器控制。

   5. 噴槍工作壓力可在0～7bar內由調壓閥自由調節。

   6. 噴槍擺動最大速度V₁=1.5m/min，由變頻器無級調速。

   7. 噴射距離L=0～250mm，可任意調整。

   8. 噴射角度可在(-30°～30°)范圍內任意調整。

   9. 砂粒使用：循環使用。



4.  生產效率

   1. 以客戶工件特征及噴砂效果而定；

   2. 平面皮帶輸送速度V=0.5～1.5m/min，其速度由變頻器控制。

   3. 噴槍噴砂擺動速度V=0.2～1.5m/min，其速度由變頻器控制。



5. 噴砂加工方式

   工人只操作控制系統和裝卸工件，工件表面噴砂由機器自動完成。

加工順序如下：

1. 噴砂時，合上電源開關，風機運行；

2. 啟動輸送設備；

3. 工人將工件移到本機的平面輸送帶上；

4. 平面輸送帶把工件送入機艙內；

5. 18支噴槍對工件進行噴砂加工；

6. 加工完的工件進入吹凈艙，吹凈槍隨即對工件吹凈處理；

7. 在輸出端，將工件取出；





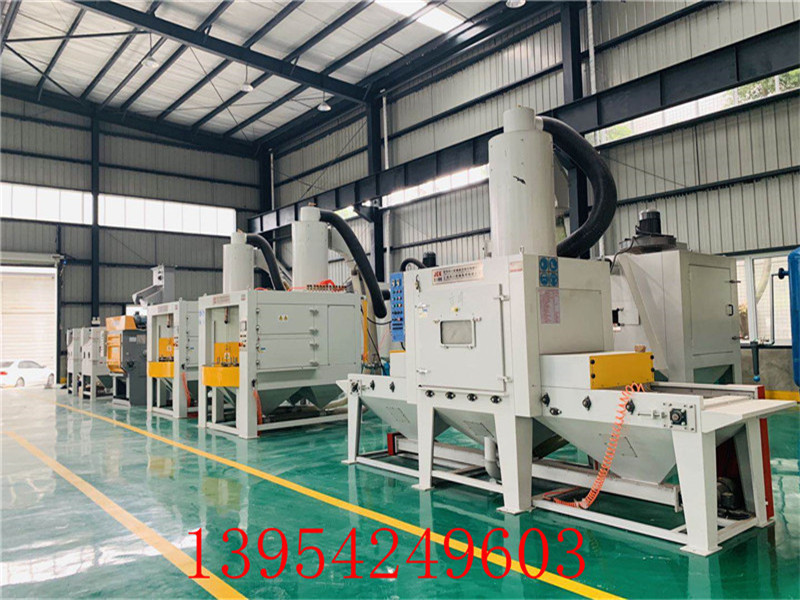

1. 噴砂機主要結構(見設計方案圖)

   1. 主機外殼：

      采用3mm厚鋼板焊接而成，內外表面噴漆。

      機艙下部有過濾網防止大的雜物和工件掉入砂料中。

      在吹凈艙內設有吹凈****，吹凈殘留在工件上的砂塵。

      在機艙左右端各設置膠條密封塊。

      噴砂區尺寸：2000×1800×1000mm。

      主機外形尺寸：5000×2133×4000mm。

   2. 工件輸送裝置：

      本機設計為平面皮帶式輸送，皮帶為B1400，皮帶上沖漏砂孔，輸送電機采用齒輪減速電機。

      電機功率為2.2kw,電壓為380v。

   3. 砂料水平輸送裝置：

      在機艙下端，裝置2臺橫向螺旋輸送機及1臺縱向螺旋輸送機。橫向螺旋輸送機把砂料輸送到縱向螺旋輸送機上，再由提升機把砂料輸送到風選分離器。

      橫向螺旋電機功率為3.7kw,電壓為380v。

      縱向螺旋電機功率為1.5kw。

   4. 砂料提升裝置:

      本機砂料提升裝置設計成斗式提升機，縱向螺旋把砂料輸送到提升機內，再經風選分離器把塵砂進行分離，塵被除塵器收集，砂料流向砂斗。

      提升機電機功率為2.2kw,電壓為380v。

   5. 風選分離器：

      風選分離器由一臺螺旋及風選裝置構成，風選分離器不需另設置動力，砂料輸送動力與提升機聯動，風選分離器并將砂料和灰塵有效地分離，保證噴砂質量，降低磨料消耗。

   6.  擺動機構：

      本機噴槍設置擺動機構，擺動機構由減速電機、擺動盤、連桿、擺桿等組成，噴槍裝在擺動桿上。

      擺電機功率為2.2kw,電壓為380v。

   7. 噴槍組：

      噴砂艙內設置18支噴槍，分3組設置，每組設置6支噴槍；噴槍槍體采用鋁合金制成，配&8mm口徑優質耐磨碳化硼噴嘴，噴射距離、角度和位置可根據產品噴砂要求進行調控。

   8. 除塵系統：

      本機配置一臺布袋除塵器。

      廢氣排放可達國家環保排放標準（GB-/T16157-1996）。

      排放濃度≤ 120mg/m³。

      除塵器由由除塵箱、離心風機、集塵斗車、機體、風管、風管彎頭等組成。

1. 機體由2mm優質低碳鋼板焊接而成，內外表面噴漆處理。

2. 外形尺寸：1300x1300x2300mm；

3. 離心風機4-72型，A式傳動，功率為：5.5KW；

4. 集塵斗車由3mm優質低碳鋼板焊接而成，內外表面噴漆處理。

5. 外形尺寸：400X400X300mm；

6. 風管由專用塑膠管。

7. 清灰方式:  振動清灰。
