GDL型立式多級管道離心泵
|
|
價格說明：
電話咨詢 |
|
| |
|
| 最小起訂：
1臺 |
聯系電話： 0577-21821249 |
| 所在地區：
浙江 溫州市
|
發布時間：
2025年3月13日 |
| 供貨能力：
10000臺 |
有效時間：
2026年3月13日 |
| |
|
| |
|
 |
|
|

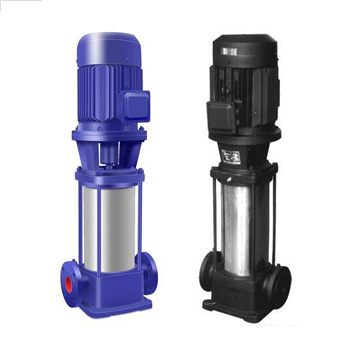

一、GDL立式管道多級離心泵產品概述
GDL系立式、單吸、多級分段管道式離心泵，其吸入、排出口分別位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。產品執行JB/T2727-93《立式多級筒型離心泵 型式與基本參數》標準。
該泵是最新泵型，具有節能、占地面積小、安裝方便、性能穩定等特點。外套用1Cr18Ni9Ti優質不銹鋼，軸封用耐磨機械密封，無泄漏、使用壽命長。以水力平衡解決軸向力，因而泵運磚平穩、低噪音，按照條件優于DL型泵，可以簡便安裝于一段水平管路中間。完全能夠滿足高層建筑、深井礦等的給排水及消防設施需要，是各大行業冷熱水或一般介質、理化性質類似于水等液體輸送的最佳泵型。
二、GDL立式管道多級離心泵應用范圍
本型泵主要適用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
三、GDL立式管道多級離心泵產品特點
1、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便；
2、外形美觀：采用不銹鋼外套及管道式結構，外形美觀；
3、更少的運行、維修費用：采用可靠的機械密封，故障率低，具有更少的運行維修費用；
4、成本低：采用高轉速電機，使該系列泵具有重量輕，體積小，成本低等特點；
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
四、GDL立式管道多級離心泵意義
例如：80GDL36-12X5
80-進出口直徑
GDL-立式多級管道離心泵
36-設計點名義流量（m3/h)
12-單級揚程
5-級數
五、GDL立式管道多級離心泵主要性能參數
| 型 號 |
級 |
口徑 |
流量 |
揚程 |
功率 |
轉速 |
汽蝕余量 |
|
數 |
(mm) |
(m3/h) |
(m) |
(kw) |
(r/min) |
(m) |
| 25GDL2-12 |
3 |
25 |
2 |
36 |
1.1 |
2900 |
1.7 |
| 4 |
48 |
1.1 |
| 5 |
60 |
1.5 |
| 6 |
72 |
1.5 |
| 7 |
84 |
2.2 |
| 8 |
96 |
2.2 |
| 9 |
108 |
2.2 |
| 10 |
120 |
3 |
| 11 |
132 |
3 |
| 12 |
144 |
3 |
| 13 |
156 |
4 |
| 14 |
168 |
4 |
| 15 |
180 |
4 |
| 25GDL4-11 |
3 |
25 |
4 |
33 |
1.1 |
2900 |
1.7 |
| 4 |
44 |
1.5 |
| 5 |
55 |
2.2 |
| 6 |
66 |
2.2 |
| 7 |
77 |
3 |
| 8 |
88 |
3 |
| 9 |
99 |
3 |
| 10 |
110 |
4 |
| 11 |
121 |
4 |
| 12 |
132 |
4 |
| 13 |
143 |
4 |
| 14 |
154 |
5.5 |
| 15 |
165 |
5.5 |
| 40GDL6-12 |
3 |
40 |
6 |
36 |
1.5 |
2900 |
1.7 |
| 4 |
48 |
2.2 |
| 5 |
60 |
2.2 |
| 6 |
72 |
3 |
| 7 |
84 |
3 |
| 8 |
96 |
4 |
| 9 |
108 |
4 |
| 10 |
120 |
4 |
| 11 |
132 |
5.5 |
| 12 |
144 |
5.5 |
| 13 |
156 |
7.5 |
| 14 |
168 |
7.5 |
| 15 |
180 |
7.5 |
| 50GDL12-15 |
2 |
50 |
12 |
30 |
2.2 |
2900 |
1.8 |
| 3 |
45 |
3 |
| 4 |
60 |
4 |
| 5 |
75 |
5.5 |
| 6 |
90 |
5.5 |
| 7 |
105 |
7.5 |
| 8 |
120 |
7.5 |
| 9 |
135 |
11 |
| 10 |
150 |
11 |
| 50GDL18-15 |
2 |
50 |
18 |
30 |
3 |
2900 |
1.8 |
| 3 |
45 |
4 |
| 4 |
60 |
5.5 |
| 5 |
75 |
7.5 |
| 6 |
90 |
7.5 |
| 7 |
105 |
11 |
| 8 |
120 |
11 |
| 9 |
135 |
15 |
| 10 |
150 |
15 |
| 65GDL24-12 |
2 |
65 |
24 |
24 |
3 |
2900 |
3 |
| 3 |
36 |
4 |
| 4 |
48 |
5.5 |
| 5 |
60 |
7.5 |
| 6 |
72 |
7.5 |
| 7 |
84 |
11 |
| 8 |
96 |
11 |
| 9 |
108 |
15 |
| 10 |
120 |
15 |
| 11 |
132 |
15 |
| 12 |
144 |
18.5 |
| 80GDL36-12 |
2 |
80 |
36 |
24 |
4 |
2900 |
4 |
| 3 |
36 |
5.5 |
| 4 |
48 |
7.5 |
| 5 |
60 |
11 |
| 6 |
72 |
11 |
| 7 |
84 |
15 |
| 8 |
96 |
15 |
| 9 |
108 |
18.5 |
| 10 |
120 |
18.5 |
| 80GDL54-12 |
2 |
80 |
54 |
24 |
7.5 |
2900 |
4 |
| 3 |
36 |
11 |
| 4 |
48 |
15 |
| 5 |
60 |
18.5 |
| 6 |
72 |
18.5 |
| 7 |
84 |
22 |
| 8 |
96 |
30 |
| 9 |
108 |
30 |
| 10 |
120 |
37 |
| 100GDL72-14 |
2 |
100 |
72 |
28 |
11 |
2900 |
4.5 |
| 3 |
42 |
15 |
| 4 |
56 |
18.5 |
| 5 |
70 |
22 |
| 6 |
84 |
30 |
| 7 |
98 |
30 |
| 8 |
112 |
37 |
| 9 |
126 |
37 |
| 10 |
140 |
45 |
| 125GDL100-20 |
2 |
125 |
100 |
40 |
18.5 |
2900 |
4.5 |
| 3 |
60 |
30 |
| 4 |
80 |
37 |
| 5 |
100 |
45 |
| 6 |
120 |
55 |
| 7 |
140 |
75 |
| 8 |
160 |
75 |
| 9 |
180 |
75 |
| 10 |
200 |
90 |
| 150GDL160-20 |
2 |
150 |
160 |
40 |
30 |
2900 |
4.5 |
| 3 |
60 |
37 |
| 4 |
80 |
55 |
| 5 |
100 |
75 |
| 6 |
120 |
75 |
| 7 |
140 |
90 |
六、GDL立式管道多級離心泵使用注意事項
1、進水管路必須高度密封，不能漏水、漏氣；
2、禁止泵在汽蝕狀態下長期運行；
3、禁止泵在大流量、低揚程工況運行時，電機超電流長期運行；
4、定時檢查泵運行中的電機電流值，盡量使泵在設計工況范圍內運行；
5、泵在運行中應有專人看管，以免發生意外；
6、泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
7、機械密封的維護與保養：
1).機械密封潤滑液應清潔無固體顆粒；
2).嚴禁機械密封在（無水）干磨情況下工作；
3).起動前應盤動泵(電機)幾圈，以免突然起動造成機械密封斷裂損壞。 |
|
|
|
|
