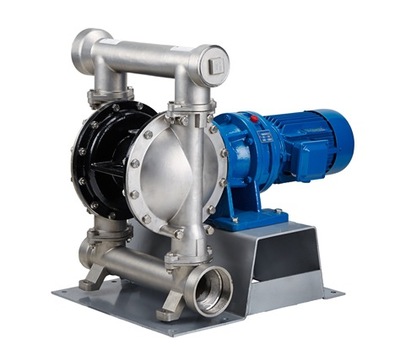

沁泉 DBY-50型電動隔膜泵(配四氟膜片)產品概述
沁泉 DBY-50型電動隔膜泵(配四氟膜片)是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合.
主要用途
⑴各種劇毒、易燃、易揮發液體。
⑵各種強酸、強堿、強腐蝕液體。
⑶可輸送較高溫度的介質150℃。
⑷作為各種壓濾機前級送壓裝置。
⑸熱水回收及循環。
⑹油罐車、油庫、油品裝卸。
⑺泵吸泡菜果醬、土豆泥、巧克力等。
⑻泵吸油漆、樹膠、顏料粘合劑。
⑼各種瓷器軸漿水泥灌漿灰漿泥漿。
⑽各種橡膠漿乳膠、有機溶劑、填料。
⑾用泵為油輪駁船清倉吸取倉內污水及剩油。
⑿啤酒花及發酵粉稀漿、糖漿、糖密。
⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
⒁各種特殊介質的吸送。
技術參數
流量：0-20m3/h；
揚程：30m；
功率：0.37-4kw；
轉速：1450r/min；
口徑：10-100mm；
溫度：-15-+150℃；
自吸高度：5-7m。
型號意義
DBY–40
DBY -電動隔膜泵；
40 -進出口直徑
電動隔膜泵性能參數表
型 號
|
流量
（m3/h）
|
揚程
（m）
|
吸程
（m）
|
大允許通
過顆粒直徑
（mm）
|
使用溫度℃
|
轉速
（r/min）
|
電機功率
（KW）
|
鑄鐵
|
不銹鋼
|
DBY-10
|
0.5
|
30
|
7
|
1
|
90
|
150
|
1450
|
0.37
|
DBY-15
|
0.75
|
30
|
7
|
1
|
90
|
150
|
1450
|
0.5
|
DBY-25
|
3.5
|
30
|
7
|
2.5
|
90
|
150
|
1450
|
1.5
|
DBY-40
|
4.5
|
30
|
7
|
2.5
|
90
|
150
|
1450
|
1.5
|
DBY-50
|
6.5
|
30
|
7
|
3
|
90
|
150
|
1450
|
2.2
|
DBY-65
|
8
|
30
|
7
|
4.5
|
90
|
150
|
1450
|
2.2
|
DBY-80
|
16
|
30
|
7
|
8
|
90
|
150
|
1450
|
4
|
DBY-100
|
20
|
30
|
7
|
8
|
90
|
150
|
1450
|
4
|
特性曲線圖
安裝和使用方法
工作原理
電動隔膜泵電機（4）通過減速箱（3）帶動左右兩端柱塞上面的隔膜（2）一前一后往復運動。
在左右兩個泵腔內，裝有上下四個單向球閥(1)隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。
安裝尺寸表和尺寸圖
| 型號 |
A |
B |
D |
φ |
L |
H1 |
H2 |
| DBY-10 |
456 |
342 |
185 |
φ12×4 |
650 |
370 |
50 |
| DBY-15 |
456 |
342 |
185 |
φ12×4 |
650 |
370 |
50 |
| DBY-25 |
537 |
455 |
210 |
φ14×4 |
1060 |
480 |
60 |
| DBY-40 |
537 |
455 |
210 |
φ14×4 |
1060 |
480 |
60 |
| DBY-50 |
800 |
345 |
345 |
φ16×4 |
1510 |
700 |
85 |
| DBY-65 |
800 |
345 |
345 |
φ16×4 |
1510 |
700 |
85 |
| DBY-80 |
800 |
345 |
345 |
φ18×4 |
1690 |
900 |
96 |
| DBY-100 |
800 |
345 |
345 |
φ18×4 |
1690 |
900 |
96 |
正確選用隔膜
本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種： 1.丁晴隔膜；主要用于耐油場合。 2.氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。 3.氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。 4.食品橡膠，專用于食品飲料的輸送。
