產品詳情：

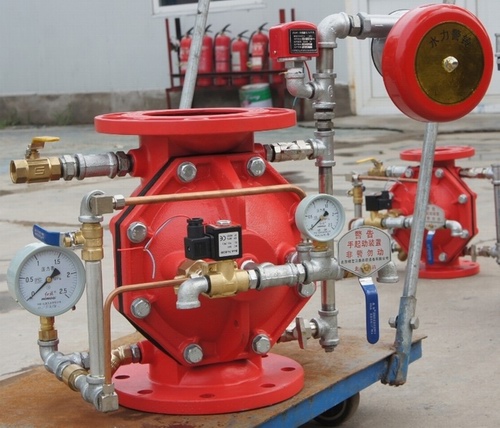

隔膜式雨淋報警閥是雨淋報警閥的一種類型。雨淋報警閥和設有開式噴頭的管網配套使用組成雨淋系統。
隔膜式雨淋報警閥用橡膠隔膜把閥體供水腔和系統腔隔開，靠控制腔內的水壓高低來打開或關閉隔膜，控制著水流的通和斷。雨淋報警閥處于伺應狀態時，控制腔內的水壓與供水壓力相等，隔膜處于關閉狀態，水不能進入系統側。當發生火災時，啟動電磁閥使控制腔泄壓，供水腔直接受供水壓力的推動，打開隔膜使水流入系統腔，進入系統管網進行滅火。
操作控制說明
1、準工作狀態：電磁閥和驅動器為常閉狀態。打開復位球閥A供水側的壓力水通過聯通管進入控制室充水施壓，當兩塊壓力表升至平衡時，閥門關閉。將復位球閥A關閉，準備狀態就緒。
2、電控開啟：電磁閥通電后，釋放驅動器。由于驅動器的水流管經遠大于節流器的孔徑，所以經節流小孔補充到控制腔的水量，遠小于控制腔內的流失量，使控制室泄壓，隔膜被打開，閥門開啟。
為防止雨淋報警閥自動關閉，當電磁閥斷電關閉時，復位球閥A一定要處于關閉狀態。
3、手動開啟：當聯動系統失靈或停電時打開緊急開關盒內的緊急手動球閥B，可以使控制室泄壓，閥門開啟。
4、雨淋報警閥的復位：打開復位球閥A，雨淋報警閥可復位，復位后關閉復位球閥A。
5、C為報警口球閥，準工作狀態時應打開。D為試報警球閥，準工作狀態時應關閉。
伺應狀態的調整步驟：
1、關閉雨淋報警閥上部的蝶閥。
2、關閉除壓力表前閥門外所有的閥門，包括側腔導管上的電磁閥。
3、打開下部供水閥，使雨淋報警閥下腔和側腔充滿壓力水。
4、打開緊急啟動盒內的球閥B排氣，有水排出后關閉。
5、打開驅動器上方球閥A當兩壓力表升壓至平衡時，膜室關閉，然后關閉此球閥A。
6、打開雨淋報警閥上部的蝶閥，進入伺應狀態。
技術參數：
ZSFM隔膜雨淋閥有關技術數據
| 項目\規格 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
| 連接法蘭 |
符合GB/T9112的規定 |
| 控制模式 |
濕式控制、電控制、干式控制 |
| 工作壓力 |
1.2MPa |
