產品詳情：

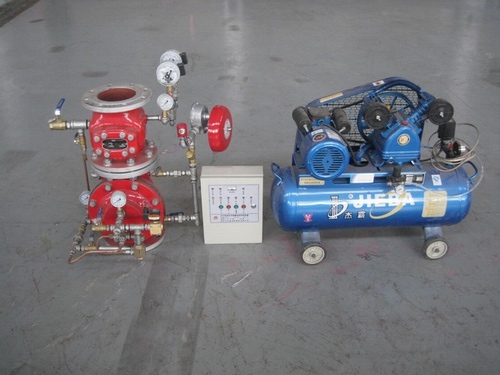

一、產品介紹
預作用系統在伺應狀態時系統側管網充以一定壓力的氣體，其主要功能是監測管網的密封性是否完好�？刂葡到y(tǒng)一般由電磁閥、控制柜和火災報警系統組成。消防控制室接到探測器發出的火災信號后，通過控制柜打開電磁閥，從而打開預作用系統，壓力水充滿管網，同時發出報警信號。待火災進一步發展使噴頭爆破時，才噴水滅火。如果探測器發生誤報，預作用系統開啟，系統側管網充水，但沒有噴頭爆破，所以不會噴水，從而避免了水潰損失。在控制管路上設有緊急手動開關，用于聯動失效時，手啟動預作用系統。
監測氣壓為0.03-0.05MPa，當系統氣壓低于0.025MPa時，由壓力開關發出故障報警信號，提醒維修管網。
本預作用裝置的配置，是在雨淋閥組件上安裝同一通徑的止回閥，在止回閥內應預注一定量的底水。用于封閉管網，保持氣壓。
二、伺應狀態的調整步驟
1、關閉止回閥上部的蝶閥；
2、關閉全部球閥和閘閥，電磁閥斷電；
3、打開下部的蝶閥F供水；
4、打開膜室左側的1/2"球閥B排氣，有水排出后關閉；
5、打開驅動器上方的1/4"球閥A。當兩壓力表升至平衡時，膜室關閉。然后，關閉球閥A；
6、打開1/4"球閥E放水；水放完后，關閉球閥，打開左側報警管上部球閥C；
7、打開止回閥上部的蝶閥；
8、系統按要求充氣后即進入伺應狀態。
三、控制柜
預作用裝置的控制柜，由柜體、供氣、氣壓保持裝置和電氣部分組成。其主要部組件有空氣壓縮機、過濾器、節流器、低壓調壓閥和電氣部分的各種組件。
空氣壓縮機的壓縮空氣，經過氣壓保持裝置的低壓調壓閥按需要的壓力調節后，送往系統管網，對預作用系統的管道密封性進行監測。設置的單向閥，保證了進入系統管網中的水不會泛濫到輸送壓縮空氣管道中去。管網氣壓正常，氣壓正常信號燈亮。因泄漏造成管網氣壓下降到正常氣壓以下時，低氣壓壓力開關動作，訊響器報警，氣壓報警信號燈亮，同時將報警信號送到控制中心。
當火災發生時，自動啟動電磁閥，打開預作用裝置，電磁閥工作燈亮。同時，電磁閥打開的信號反饋至控制室。
空氣壓縮機需提供外接電源。
四、注意事項：
1、預作用裝置應安裝在照明良好和防凍的室內，周圍應留出足夠的空間以便安裝和維修。
2、預作用裝置的1/4"球閥A，伺應狀態時必須關閉。否則，將造成火災發生時因斷電而使預作用裝置關閉斷水的嚴重后果。
3、預作用裝置應垂直安裝。
4、空氣壓縮機的操作和維護應參照空氣壓縮機的使用說明書；空氣壓縮機，主要用于管網系統的補氣。當系統充時，空氣壓縮機每工作0.5h應停止10min后再繼續充氣，以免空氣壓縮機因長期連續工作而損壞。
5、水力警鈴由用戶自行安裝在1/2"球閥C處的三通上端。水力警鈴入水口直徑為3/4"，因此配管必須變經。同時，應注意：水力警鈴出水口必須垂直向下。
技術參數：
| 型號 |
ZSFU100 |
ZSFU125 |
ZSFU150 |
ZSFU200 |
| 工作壓力 |
1.2 MPa |
| 連接法蘭 |
符合GB/9112規定 |
