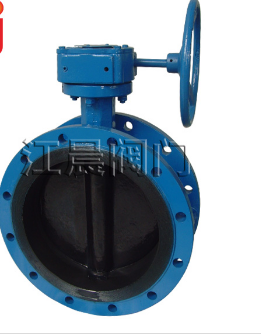

襯膠法蘭蝶閥

襯膠法蘭蝶閥

襯膠法蘭蝶閥
價格說明： 電話咨詢
在線咨詢
 在線詢盤
最小起訂： 1臺 聯系電話： 0577-66967572
所在地區： 浙江 溫州市 發布時間： 2022年9月22日
供貨能力： 100臺 有效時間： 2023年9月22日


詳細說明-襯膠法蘭蝶閥

江晨襯膠蝶閥

D341J-10、10C、10P

D341J-16、16C、16P

ANSI         125Lb         150Lb



法蘭式襯膠蝶閥（脫硫蝶閥） 襯膠蝶閥結合了中線以及偏心蝶閥結構特點、蝶板以及閥體根據不同工況選擇不同的襯里材質、在保留中線式和偏心結構的特點下。
襯膠蝶閥結合了中線以及偏心蝶閥結構特點、蝶板以及閥體根據不同工況選擇不同的襯里材質、在保留中線式和偏心結構的特點下、內加防腐襯里設計、增加了閥門使用壽命、密封件可以更換，密封性能可靠達到雙向密封零泄漏。使襯膠蝶閥在一些特殊工況下也可以使用、成本和造價相對比較低、深受廣大客戶歡迎。





主要零部件材料

序號 零件名稱 灰鑄鐵 鑄鋼 不銹鋼 超低碳不銹鋼
Z  C  P  R  PL  RL
1 閥體、閥蓋 QT450-10 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB CF8 CF8M CF3 CF3M
3 閥桿 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
4 閥座密封圈 橡膠





外形尺寸、連接尺寸及重量

公稱通徑 標準值 參考值
DN(mm) NPS(in) L  D  D1  D2  f b  z-Φd  Do  H  H1  W(kg)
PN1.0(MPa)
40 1 1/2 106 145 110 85 3 18 4-Φ18 160
140 10
50 2 108 160 125 100 3 20 4-Φ18 200
160 12
65 2 1/2 112 180 145 120 3 20 4-Φ18 250
165 14
80 3 114 195 160 135 3 22 4-Φ18 250
170 16
100 4 127 215 180 155 3 22 8-Φ18 300
180 18
125 5 140 245 210 185 3 24 8-Φ18 300
275 20
150 6 140 280 240 210 3 24 8-Φ23
200 295 38
200 8 152 335 295 265 3 26 8-Φ23
200 320 74
250 10 165 390 350 320 3 28 12-Φ23
240 385 105
300 12 178 440 400 368 4 28 12-Φ23
240 390 142
350 14 190 500 460 428 4 30 16-Φ23
240 460 179
400 16 216 565 515 482 4 32 16-Φ25
280 510 220
450 18 222 615 565 532 4 32 20-Φ25
280 540 268
500 20 229 670 620 585 4 34 20-Φ25
320 570 378
600 24 267 780 725 685 5 36 20-Φ30
320 660 608
700 28 292 895 840 800 5 40 20-Φ30
360 710 1050
800 32 318 1010 950 905 5 44 24-Φ34
360 780 1320
900 36 330 1110 1050 1005 5 46 28-Φ34
380 885 1795
1000 40 410 1220 1160 1110 5 50 28-Φ34
400 990 1900
1200 48 254 1450 1380 1325 5 56 32-Φ41







外形尺寸、連接尺寸及重量

公稱通徑 標準值 參考值
DN(mm) NPS(in) L  D  D1  D2  f b  z-Φd  Do  H  H1  W(kg)
PN1.6(MPa)
40 1 1/2 106 145 110 85 3 18 4-Φ18 160
140 10
50 2 108 160 125 100 3 20 4-Φ18 200
160 12
65 2 1/2 112 180 145 120 3 20 4-Φ18 250
165 13
80 3 114 195 160 135 3 22 8-Φ18 260
170 14
100 4 127 215 180 155 3 24 8-Φ18 300
180 16
125 5 140 245 210 185 3 26 8-Φ18 300
275 18
150 6 140 280 240 210 3 28 8-Φ23
200 295 42
200 8 152 335 295 265 3 30 12-Φ23
200 320 78
250 10 165 405 355 320 3 32 12-Φ25
240 385 120
300 12 178 460 410 368 4 34 12-Φ25
240 390 145
350 14 190 520 470 428 4 38 16-Φ25
240 460 202
400 16 216 580 525 482 4 40 16-Φ30
280 510 235
450 18 222 640 585 532 4 44 20-Φ30
280 540 368
500 20 229 705 650 585 4 46 20-Φ34
320 570 420
600 24 267 840 770 685 5 54 20-Φ41
320 660 750
700 28 292 910 840 800 5 54 24-Φ41
360 710 1028
800 32 318 1020 950 905 5 54 24-Φ41
380 780 1680
900 36 330 1120 1050 1005 5 54 28-Φ41
400 885 1815
1000 40 410 1255 1170 1110 5 60 28-Φ48
500 990

2050







溫州江晨閥門有限公司

地址：浙江省永嘉縣甌北鎮東方工業區趙宅街8號

電話：0577-66967572

傳真：0577-66967573

手機：18058342007

24小時技術服務熱線：18066356860

http://www.zjjcv.com
