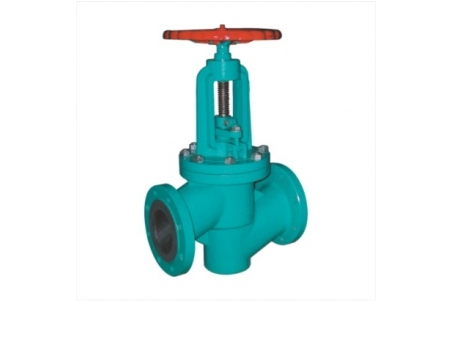

江晨襯膠截止閥J41J

江晨襯膠截止閥J41J

江晨襯膠截止閥J41J
價格說明： 電話咨詢
在線咨詢
 在線詢盤
最小起訂： 1臺 聯系電話： 0577-66967572
所在地區： 浙江 溫州市 發布時間： 2022年9月22日
供貨能力： 100臺 有效時間： 2023年9月22日


詳細說明-江晨襯膠截止閥J41J



J941J-16.10型

J941Fs-16.10型

J641J-16.10型

J641 Fs-16.10型

J41J-16.10型

J41Fs-16.10型



設計與制造按 ：GB12239

結構長度按 ：GB12221

法蘭連接尺寸按 ：HG20592

試驗與檢驗按 ：GB/T13927






性能規范

型號  公稱壓力PN(MPa) 試驗壓力  適用介質 工作溫度℃
殼體試驗  密封試驗
J41F46/J-10 1.0 1.5 1.1 J.一般腐蝕性流體 ≤85
J41F46/J-16 1.6 2.4 1.76 Fs.強酸、堿及各種有機溶劑(溶融堿金屬及元素氟除外)  ≤150



主要零件材料

零件名稱  閥體、閥瓣、閥蓋 閥桿、閥瓣 手輪
材料 WCB襯橡膠、襯氟塑料 35襯橡膠、襯氟塑料 HT200



外形尺寸、連接尺寸及重量

公稱通徑 標準值 參考值
DN
(mm)		 NPS
(in)		 L  D  D1  D2  f b  z-Φd  Do  H1 H2 W(kg)
PN1.0(MPa)
15 1/2 130 95 65 45 2 14 4-14 100 235 260 3.9
20 3/4 150 105 75 55 2 16 4-14 100 240 265 5
25 1 160 115 85 65 2 16 4-14 120 245 270 6
32 1 1/4 180 135 100 78 2 18 4-18 140 255 285 8.8
40 1 1/2 200 145 110 85 3 18 4-18 140 285 315 12
50 2 230 160 125 100 3 20 4-18 160 295 330 17
65 2 1/2 290 180 145 20 3 20 4-18 180 350 395 22
80 3 310 195 160 135 3 22 4/8-18 240 395 445 30
100 4 350 215 180 155 3 22 8-18 240 450 490 42
125 5 400 245 210 185 3 24 8-18 280 525 555 63
150 6 480 280 240 210 3 24 8-23 320 605 645 91
200 8 600 335 295 265 3 26 8-23 360 645 765 115
250 10 730 390 350 320 3 28 12-23 400 685 805 230
300 12 750 440 400 368 4 28 12-23 400 710 814 285
350 14 787 500 460 428 4 30 16-23 450 750 855 345



外形尺寸、連接尺寸及重量

公稱通徑 標準值 參考值
DN
(mm)		 NPS
(in)		 L  D  D1  D2  f b  z-Φd  Do  H1 H2 W(kg)
PN1.6(MPa)
15 1/2 130 95 65 45 2 14 4-14 100 240 265 3.9
20 3/4 150 105 75 55 2 16 4-14 100 245 270 5
25 1 160 115 85 65 2 16 4-14 120 250 275 6
32 1 1/4 180 135 100 78 2 18 4-18 140 260 290 8.8
40 1 1/2 200 145 110 85 3 18 4-18 140 285 320 12
50 2 230 160 125 100 3 20 4-18 160 300 335 17
65 2 1/2 290 180 145 20 3 20 4-18 180 355 400 22
80 3 310 195 160 135 3 22 8-18 240 400 450 30
100 4 350 215 180 155 3 24 8-18 240 455 495 42
125 5 400 245 210 185 3 26 8-18 280 530 560 63
150 6 480 280 240 210 3 28 8-23 320 610 650 91
200 8 600 335 295 265 3 30 12-23 360 650 770 115
250 10 730 405 335 320 3 32 12-25 400 690 810 230
300 12 750 460 410 378 4 34 12-25 400 730 845 285



外形尺寸、連接尺寸及重量

公稱通徑 標準值 參考值
DN
(mm)		 NPS
(in)		 L  D  D1  D2  f b  z-Φd  Do  H1 H2 W(kg)
PN1.6(MPa)
15 1/2 130 95 65 45 2 16 4-14 120 240 265 3.9
20 3/4 150 105 75 55 2 16 4-14 120 245 270 5
25 1 160 115 85 65 2 16 4-14 140 250 275 6
32 1 1/4 180 135 100 78 2 18 4-18 160 260 290 8.8
40 1 1/2 200 145 110 85 3 18 4-18 180 285 320 12
50 2 230 160 125 100 3 20 4-18 180 300 335 17
65 2 1/2 290 180 145 20 3 22 8-18 240 355 400 22
80 3 310 195 160 135 3 22 8-18 280 400 450 30
100 4 350 230 190 160 3 24 8-23 320 455 495 50
125 5 400 270 220 188 3 28 8-25 320 530 560 75
150 6 480 300 250 218 3 30 8-25 360 610 650 100
200 8 600 360 310 278 5 34 12-25 400 650 750 150
250 10 730 425 370 332 5 36 12-30 450 690 840 260
300 12 750 485 430 390 5 40 12-30 550 730 970

330







溫州江晨閥門有限公司

地址：浙江省永嘉縣甌北鎮東方工業區趙宅街8號

電話：0577-66967572

傳真：0577-66967573

手機：18058342007

24小時技術服務熱線：18066356860

http://www.zjjcv.com
