用途及特點
通風蝶閥采用與閥體相同材料加工成密封圈,基適用溫度隨閥體選材而定,公稱壓力≤1.0Mpa,一般適用于工業、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度基及腐蝕性介質等。
采用標準
設計標準：GB/T 12238-1989；JB/T8692-1998
法蘭連接尺寸：GB/T9115．1-2000
結構長度：GB/T12221-1989；
壓力試驗：GB/T 13927-1992；JB/T9092-1999

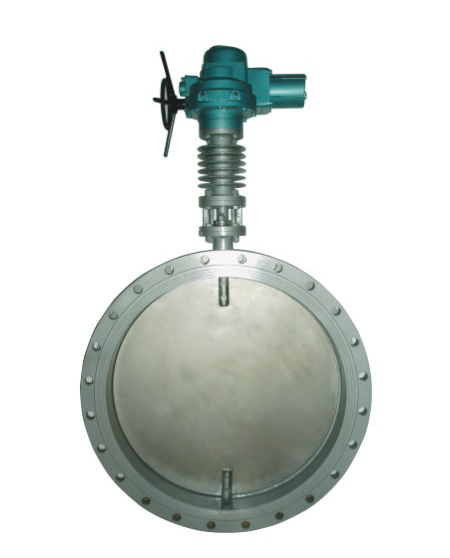

D941W-10C通風蝶閥主要技術參數
公稱通徑
|
DN(mm)
|
50～2000
|
公稱壓力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
試驗壓力 Ps(MPa)
|
強度試驗
|
0.075
|
0.375
|
0.9
|
強度試驗
|
≤1.5％泄漏量
|
適用介質
|
煤氣、含塵氣體、煙道氣等
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動電傳動
|
主要零件的材料
零件名稱
|
材料
|
閥體
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
蝶板
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
密封圈
|
與閥體相同
|
閥桿
|
碳鋼,2Cr13,不銹鋼、鉻鎳鉬鈦鋼
|
填料
|
柔性石墨
|
蝶閥密封材料選用和適用溫度
材料品種
|
碳素鋼
|
低溫碳鋼
|
合金鋼
|
奧氏體不銹鋼
|
鉻鉬鋼
|
代號
|
WCB
|
LCB
|
WC6或WC9
|
C5或C12
|
鉻 Cr-18型、304、31 6
|
12CrMoV
|
耐最高溫度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
耐最低溫度
|
-29℃
|
-46℃
|
- 29℃
|
-29℃
|
-1 96℃
|
-40℃
|
適用工作溫度
|
≤425℃
|
≤345℃
|
≤595℃
|
≤650℃
|
≤600℃
|
≤560℃
|
|
