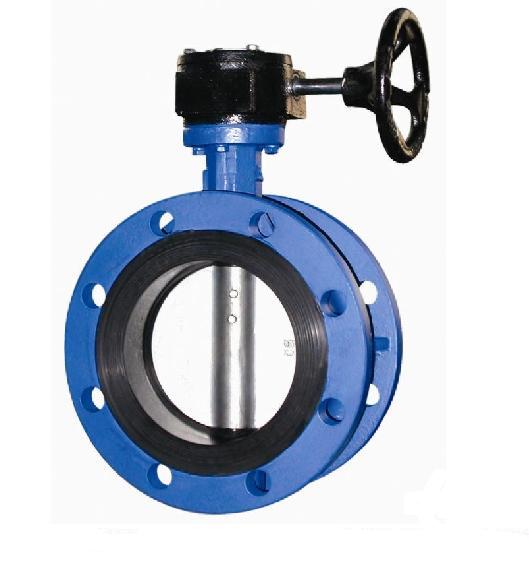

蝸輪法蘭軟密封蝶閥D341X-16C
江蘇博納斯閥門有限公司最新研制的蝸輪軟密封法蘭蝶閥，產品適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤其適用于自來水管路上，作為調節和截流設備使用。
D341X-16C蝸輪法蘭軟密封蝶閥特點：
1、結構簡單緊湊，重量輕，90°旋轉，開關迅速。
2、設計合理，裝拆容易，便于維修。
3、采用偏心結構，減少密封圈的磨擦，延長閥門使用壽命。
4、完全密封，泄漏為零。
5、更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。
D341X-16C蝸輪法蘭軟密封蝶閥執行標準：
1、該產品符合GB12238-89《通用閥門法蘭和對夾連接蝶閥》標準。
2、試驗符合GB/T13927-92《通用閥門壓力試驗》標準。
3、側法蘭連接符合GB/T17241.6-1998《整體鑄鐵管法蘭》、GB4216.4-4216.5-84《灰鑄鐵管法蘭及墊片》標準。同時分別符合BS4504、
ISO2084、DIN2501中的PN1.0MPa、PN1.6MPa法蘭連接標準。
D341X-16C蝸輪法蘭軟密封蝶閥主要技術參數
公稱通徑
|
DNmm
|
50～2000
|
公稱壓力
|
PNMPa
|
0.6
|
1.O
|
1.6
|
試驗壓力 PsMPa
|
強度試驗
|
0.9
|
1.5
|
2.4
|
密封試驗
|
O.66
|
1.1
|
1.76
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等
|
驅動形式
|
手動、蝸輪傳動、氣傳動、電傳動
|
D341X-16C蝸輪法蘭軟密封蝶閥零件材料：
名稱
|
國標
|
美標ASTM
|
英標BS
|
閥體
|
HT200
|
A126 ClassB
|
B1452-20
|
閥板
|
QT4500
|
A536 65-45-12
|
BS2789-65
|
轉軸
|
2Cr13
|
420
|
Bs970
|
轉套
|
ZCuZn38Mn3Pb2
|
B36
|
Bs1400
|
閥板密封圈
|
丁腈橡膠
|
D2000 Aa6014
|
Bs2494 Buua-N
|
閥體鋼環
|
0Cr18Ni9
|
S32100
|
BS321S12
|
聲明：本文中所有文字、數據、圖片均只適用于參考，該閥門的參數、結構尺寸參數、價格等詳情，請聯系我們的銷售、技術工程師，電話：0519-85504588，聯系人：仲小姐
