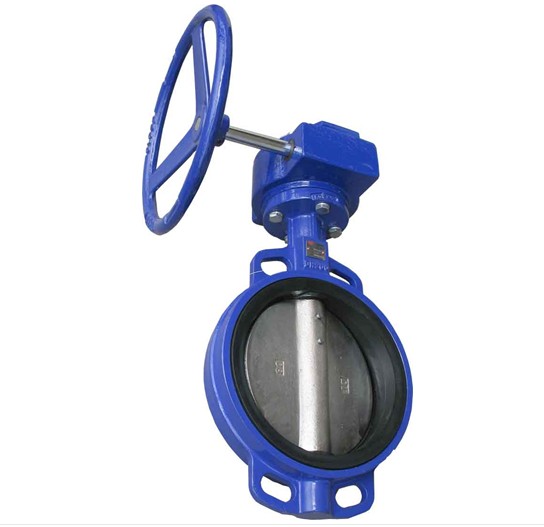

D71X對夾式碳鋼、鑄鐵材質軟密封蝶閥適用場合
由于蝶閥閥板的運動帶有擦拭性，故大多數蝶閥可用于帶懸浮固體顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀的介質。
蝶閥的結構長度和總體高度較小，開啟和關閉速度快，在完全開啟時，具有較小的流體阻力，當開啟到大約15°至70°之間時，又能進行靈敏的流量控制，蝶閥的結構原理最適合于制作大口徑閥門。
在下列工況條件下，推薦選用蝶閥：
①要求節流、調節控制流量；
②泥漿介質及含固體顆粒介質；
③要求閥門結構長度短的場合；
④要求啟閉速度快的場合；
⑤壓差較小的場合。
在雙位調節、縮口的通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，有磨蝕性介質時，可以選用蝶閥。
在特殊工況條件下節流調節或要求密封嚴格，或磨損嚴重、低溫(深冷)等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置的三偏心或雙偏心的專用蝶閥。
軟密封蝶閥適用于通風除塵管路的雙向啟閉及調節，冶金、輕工、電力、石油化工系統的煤氣管道及水道等。
金屬對金屬線密封雙偏心蝶閥適用于供熱、供汽、供水及煤氣、油品、酸堿等管路，作為調節和截流裝置。
金屬對金屬面密封三偏心蝶閥除作為大型變壓吸附氣體分離控制閥外，還可廣泛用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等領域。
結構特點
蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)�、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。
主要結束參數
公稱通經DN（mm)
|
50～2000
|
50～1600
|
|
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
適用溫度
|
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
|
|
主要零部件材料
零件名稱
|
材料
|
閥體
|
WCB、QT450-10、HT200、HT250
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
閥軸
|
2Cr13
|
密封圈
|
丁腈耐油橡膠
|
填料
|
柔性石墨
|
執行標準
制造標準
|
GB/T 122387-89
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
結構長度標準
|
GB12221-89
|
檢驗標準
|
GB/T 13927-92
|
主要外形連接尺寸
單位：mm
DN
|
L
|
H
|
HO
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
|
|
DO
|
n-d
|
DO
|
n-d
|
DO
|
n-d
|
|
|
|
|
|
|
50
|
43
|
63
|
235
|
270
|
110
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
65
|
46
|
70
|
250
|
270
|
110
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
80
|
46
|
83
|
275
|
270
|
110
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
100
|
52
|
105
|
316
|
270
|
110
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
125
|
56
|
115
|
340
|
310
|
110
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
150
|
56
|
137
|
376
|
310
|
110
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
200
|
60
|
164
|
430
|
353
|
150
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
250
|
68
|
206
|
499
|
353
|
150
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
300
|
78
|
230
|
570
|
380
|
150
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
聲明：本文中所有文字、數據、圖片均只適用于參考，該閥門的參數、結構尺寸參數、價格等詳情，請聯系我們的銷售、技術工程師，電話：0519-85504588，聯系人：仲小姐
