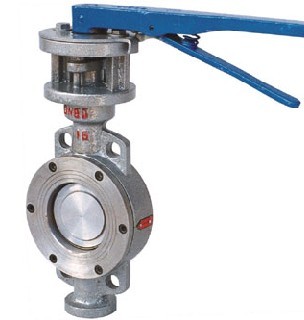

對夾式手柄硬密封蝶閥D73H-16C產品簡介：
產品概述:此蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及止回閥給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
產品特點
1、本閥采用三偏心密封結構，閥座與蝶板磨損小。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷安全閥基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、主要技術參數
公稱通經DN（mm)
|
50～2000
|
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
適用溫度
|
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
泄漏率
|
符合GB/T13927-92標準
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
四、主要零部件材料
零件名稱
|
材料
|
閥體
|
WCB、合金鋼、不銹鋼、QT4500
|
蝶板
|
WCB、合金鋼、不銹鋼、QT4500
|
閥軸
|
2Cr13不銹鋼、合金鋼
|
密封圈
|
不銹鋼圈
|
填料
|
柔性石墨
|
聲明：本文中所有文字、數據、圖片均只適用于參考，該閥門的參數、結構尺寸參數、價格等詳情，請聯系我們的銷售、技術工程師，電話：0519-85504588，聯系人：仲小姐
